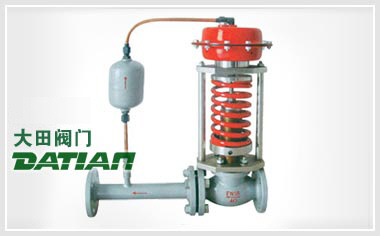

大田公司引进先进技术研发生产的自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。 具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。 无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列调节阀作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。压力分段调节从15~250KPa。可按需要组合满足用户工况要求。
阀体型式:直通铸造球型阀体
阀芯型式:快开型阀芯
公称通径:DN20 ~300 NPS3/4〞~12〞
公称压力:PN16 ~64 CLASS 150LB ~300LB
连接方式:法兰 FF、RF、RTJ、等.
阀盖形式:螺栓压紧式
填 料:V型聚四氟乙烯
密 封 垫:金属夹石墨密封
执行机构:薄膜自力式、活塞式自力式、
表面涂漆:绿色 丙稀酸聚胺酯磁漆
ZZY | 结构形式 | 公称压力 | 阀体材质 | 作用方式 | 冷凝器 | 压力调节范围(KPa) | 公称通径 |
Z系列自力式调节阀 | P:单座自力式调节阀 M:套筒自力立式调节阀 |
PN16=16 CL150LB=150 LB |
C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材质 |
B:阀后压力控制 K:阀前压力控制 |
无:不带 C:带冷凝器 |
15~50 40~80 60~140 |
DN50= DN50 NPS2〞=NPS2〞 |
如:单座自力式调节阀,公称压力PN16,WCB材质,阀后调压,不带冷凝器,压力范围120-220KPa,口径DN50 |
自力式调节阀在使用时,无需加入外界能源,依靠自身的被测介质压力变化情况,设定出系统运行的固定值,被测介质的压力和流量和随着使用的进行而变化,固定值可以稳定调压阀的关闭特征,使其更好的调节压力。自力式调压阀还可装备独立的控制系统,其关闭特征…
答 概述 大田公司研发生产的自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端…
答 工作原理 自力式阀后压力调节阀的工作原理。阀前压力P1经过阀芯、阀座的节流后,变为阀后压力P2。P2经过管线输入上膜室内作用…
